現地活動レポート

地雷除去は危険が伴う作業だ。地雷除去を行なうディマイナーの安全を確保することが必要である。そして地雷除去後に人々が安全に土地を利用できるように地雷は完全に取り除かれなければならない。そのために人道的な地雷除去の作業には国際基準があり、それぞれの国、それぞれの地雷除去団体が除去方法、手段により状況に合わせて作業手順を定めており厳密に遵守しなければならない。最も広く多く行なわれている人の手による地雷除去の作業手順の一例を紹介する。

1. 地雷原のマーキング
2. 灌木、雑草の処理
3. 金属探知機による探査
4. 地中探査
5. 爆破処理

1. 地雷原のマーキング

どこが地雷原でどこが安全な場所なのか、どこまで地雷除去が終わったのかなど明確にするために標識を立てるなどマーキングを行なう。下記はMAGのマーキング規則。写真左から、
1 白（長）安全区域
2 白（短）管理区域
3 地雷標識地雷原
4 赤−白地雷原境界
5 青地雷除去開始地点
6 白−青スーパーバイザーによって除去完了確認済
7 青−白−青シニアディマイナーによって除去完了確認済
8 黄−青地雷対策オフィサーによって除去完了確認済
9 赤−青第３者機関によって除去完了確認済
10 黄地雷・不発弾の爆破処理が行なわれた地点を示す
11 赤−黄不発弾の発見箇所
12 赤灌木除去機作業の境界
13 青（ロープ）下記赤ロープに並行して60cm前方に張る境界線
14 赤（ロープ）地雷除去作業レーンの境界線

１人１レーン方式 約１メートル幅でレーンを区切り除去を奥へと進めていく。かつては１レーンを２人のディマイナーが分担していたが現在は１人で行なうのが主流である。

側面アプローチ方式　幅25メートル（現場の状況による）、奥行60cmのレーンを作り側面からアプローチしてディマイナーが平行移動して除去していく方法。

2. 灌木(低木）、雑草の処理

カンボジアの地雷原は木や草が密生している場所であることが多い。地雷除去を安全に確実に行なうためにまず低木の伐採、枝払い、草刈りをして地面が見える状態にしなければならない。地雷は地中に埋められているだけではなく地上に設置されていることもある。安全な場所から地上に地雷がないかどうかを見極めつ慎重に作業が行なわれる。地雷除去作業の実に７割から８割が灌木、雑草の処理に費やされる。

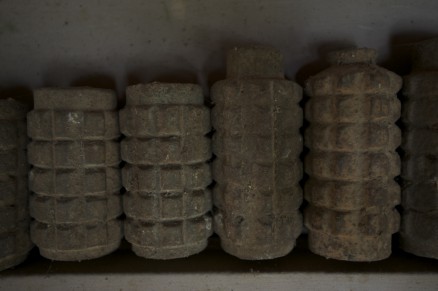

地上に設置される破片式対人地雷
– POMZ-2M　ソ連製（左の２つ）
– POMZ-2 　ソ連製（右から２番目）
– MBV-78A1 ベトナム製（右端）

はさみ、斧、スコップなど地雷除去作業中にディマイナーが使用する道具類

灌木除去の機械化

山梨日立建機製のスイングアーム型ブラッシュカッター（灌木除去機）、BM307-SG16。対人地雷を処理できるので地雷除去機と呼ばれることもあるが灌木の伐採、除去をメインに運用される。日本の無償資金協力によりCMACにこれまで30台あまりの灌木除去機が贈与され地雷除去の効率化、スピードアップ化、安全化に寄与している。
小型の灌木除去機、Tempest Mk 5。リモートコントロールで操作する。
ストリマー（草刈り機）による草刈り作業。

3. 金属探知機による探査

金属探知機を用いて土の中の金属反応を調べる。地雷だけではなく銃弾や破片、鉄くずにも金属探知機は反応する。土の中で金属反応がある場合、見えないのでこの段階では地雷かただの金属片なのかはわからない。すべてを地雷とみなして慎重に作業を行わなければならない。

探知作業に入る前に金属探知機が正常に作動するかどうか金属が入っているテストピースを用いてアラーム音が鳴るかどうかチェックする。

(写真左)金属探知機のサーチヘッドを地面にできるだけ近づけ水平に保ちながらゆっくり左右に往復させて手前から奥へと移動させながら金属反応の有無をアラーム音にて確認する。
(写真右)カンボジアで最も多く使用されている地雷探知機、Minelab F3。

カンボジアで多く使用された対人地雷のひとつ、Type72。外装ケースはプラスチックで撃針（写真右の中央部）や雷管など金属部品は最小限かつ小さいため金属探知機を用いての探知は容易ではない。非常に小さなアラーム音の変化に集中しなければならない。この地雷を探知できる性能が金属探知機に求められる。

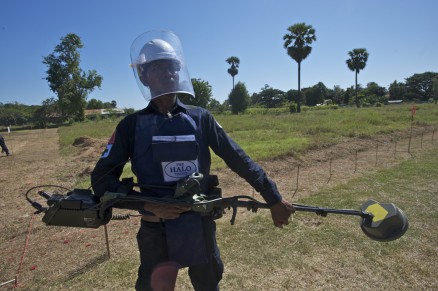

HSTAMIDS(Handheld Standoff Mine Detection System)
金属探知機に地中レーダーを組み合わせ、地中の埋設物が金属片なのか地雷なのか識別できる。 HSTAMIDSはアメリカ陸軍により研究開発、実用化されてカンボジアでの地雷除去にも運用されている。従来の金属探知機に比べ除去作業の効率化に役立っているが導入コストがネックとなっている。

http://youtu.be/MpfiEQKoiN8

ディープサーチ
対戦車地雷は金属製の大型地雷で容易に探知されることを避けるため地中深く(１～1.5メートル）に埋められていることが多い。地中深くの探知に特化した金属探知機によるディープサーチを行なう。

Ebinger UPEX 740M 地中深くに埋められている対戦車地雷や不発弾を探知する。
対戦車地雷　TM-46
直径305mm、高さ108mm、重さ8.6kg。TNT 火薬5.7kg。金属ケース。中国製。

4. 地中探査

金属探知機で反応があったところをマーキングする。地中の金属反応が地雷なのかただの金属片なのか探査する。
(左)金属反応があった場所（白三角の先）の手前(少なくとも20cm以上)からスコップで穴を掘る。
(右)プロッダーと呼ばれる金属の棒を側面から少しずつ地中に差し入れる。プロッダーの先に障害物があればその感触から大きさと形を判断し地雷の有無を確かめる。
地雷が発見されれば地雷を示すマーキング（上の写真では赤の三角）を行なう。状況に応じてその場で爆破処理か、他の場所へ移してまとめて爆破処理をする。

(左)発見された対人地雷、Type 69。
(右)発見された対人地雷、PMN-2。
